Documentazione utente
Riferimento per interfaccia, configurazione e procedure d'uso
| Documento | Manuale plugin Production Data FemtoBench |
|---|---|
| Versione | 1.0.7 |
| Lingua | Italiano |
| Aggiornamento | 22 settembre 2026 |
| Stato | Edizione aggiornata |
Il plugin Production Data 1.0.7 richiede FemtoBench 0.1.27 o successivo.
Il plugin Production Data raccoglie dati di produzione prima dell’esecuzione di una sequenza completa e mantiene uno storico produzione ricercabile.
Il plugin collega tre elementi: la configurazione dei campi associata alla sequenza, i valori inseriti nella sessione e la riga dello storico produzione. Questo collegamento permette di passare dall’identificativo fisico al risultato tecnico registrato da FemtoBench.
Quando il plugin è installato, valido e licenziato, aggiunge queste voci al menu Plugin:
| Comando | Effetto |
|---|---|
| Configura Production Data | Configura la raccolta dati produzione per sequenza. |
| Storico produzione | Apre lo storico produzione filtrabile. |

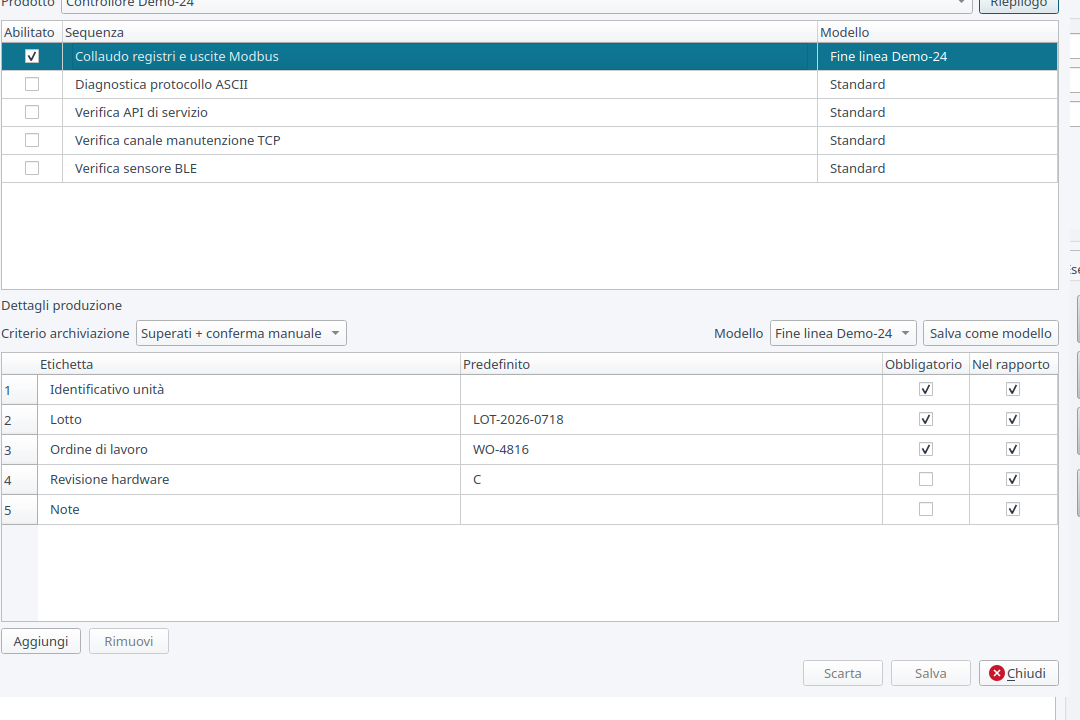

La finestra permette di abilitare la raccolta dati produzione per sequenza e di definire i campi richiesti all’operatore.
| Elemento | Descrizione |
|---|---|
| Prodotto | Prodotto di cui configurare le sequenze. |
| Abilitato | Casella che attiva la raccolta per la sequenza della riga. |
| Sequenza | Nome della sequenza completa. |
| Modello | Modello applicato alla sequenza. |
| Dettagli produzione | Configurazione dei campi richiesti per la sequenza selezionata. |
| Criterio archiviazione | Regola che stabilisce quando salvare la sessione nello storico produzione. |
| Etichetta | Etichetta mostrata all’operatore e nello storico. |
| Predefinito | Valore proposto all’apertura della sessione. |
| Obbligatorio | Casella che rende obbligatoria la compilazione. |
Campi standard previsti: Numero di serie, Lotto, Ordine di lavoro, Revisione hardware, Versione firmware e Note. Aggiungi inserisce un campo personalizzato con una chiave stabile; la tabella consente di definirne etichetta, valore predefinito e obbligatorietà.
| Criterio | Comportamento |
|---|---|
| Solo superati | Registra le sessioni concluse con esito positivo. |
| Tutti gli esiti | Registra sessioni superate, fallite, interrotte o concluse con errore. |
| Superati + conferma manuale | Registra i test superati e chiede conferma per ogni test fallito. |
Standard propone i campi incorporati nel plugin. Un modello salvato riutilizza lo stesso insieme di campi su più sequenze. Personalizzato indica che la configurazione corrente differisce dal modello selezionato. Salva come modello richiede nome e descrizione e registra la configurazione corrente.
Comandi principali:
| Comando | Effetto |
|---|---|
| Riepilogo | Mostra riepilogo configurazioni per sequenza. |
| Salva come modello | Salva i campi correnti come modello riutilizzabile. |
| Aggiungi | Aggiunge un campo. |
| Rimuovi | Rimuove il campo selezionato. |
| Scarta | Ripristina la configurazione salvata. |
| Salva | Salva configurazione e campi della sequenza. |
| Chiudi | Chiude la finestra; le modifiche salvate restano attive. |
Uso tipico: selezionare il prodotto, scegliere la sequenza, attivare Abilitato, applicare il modello, impostare il criterio e controllare i campi obbligatori. Salva rende la configurazione disponibile nella stazione di esecuzione.

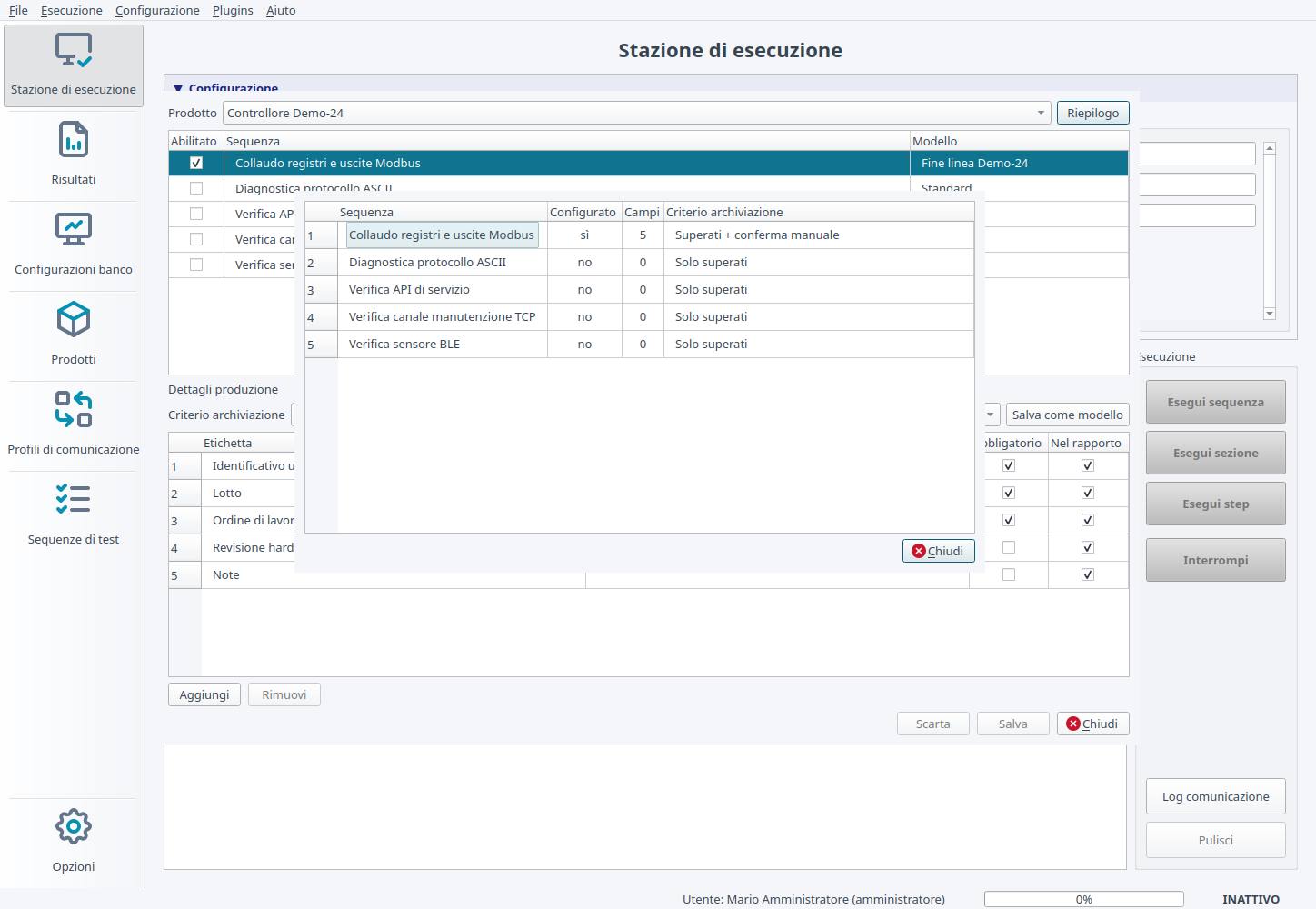

La finestra Riepilogo riporta una riga per sequenza:
| Colonna / comando | Descrizione |
|---|---|
| Sequenza | Sequenza appartenente al prodotto selezionato. |
| Configurato | Indica se Production Data è attivo per la sequenza. |
| Campi | Numero di campi raccolti all’avvio. |
| Criterio archiviazione | Criterio di archiviazione assegnato. |
| Chiudi | Chiude il riepilogo e torna alla configurazione. |

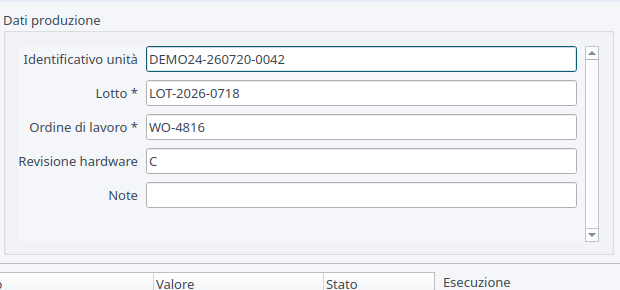

Quando una sequenza abilita Production Data, la sezione Dati test della stazione assume il titolo Dati produzione e mostra i campi configurati.
* e verificare i
valori predefiniti.Quando l’identificativo unità è già presente, il plugin segnala il precedente stato registrato. L’operatore può ispezionare la sessione collegata e decidere in base alla procedura di linea.
Esempio. Per il Controllore Demo-24, Numero di
serie, Lotto e Ordine di lavoro sono obbligatori. Revisione hardware usa
il valore predefinito C; Note resta disponibile per
anomalie del campione.

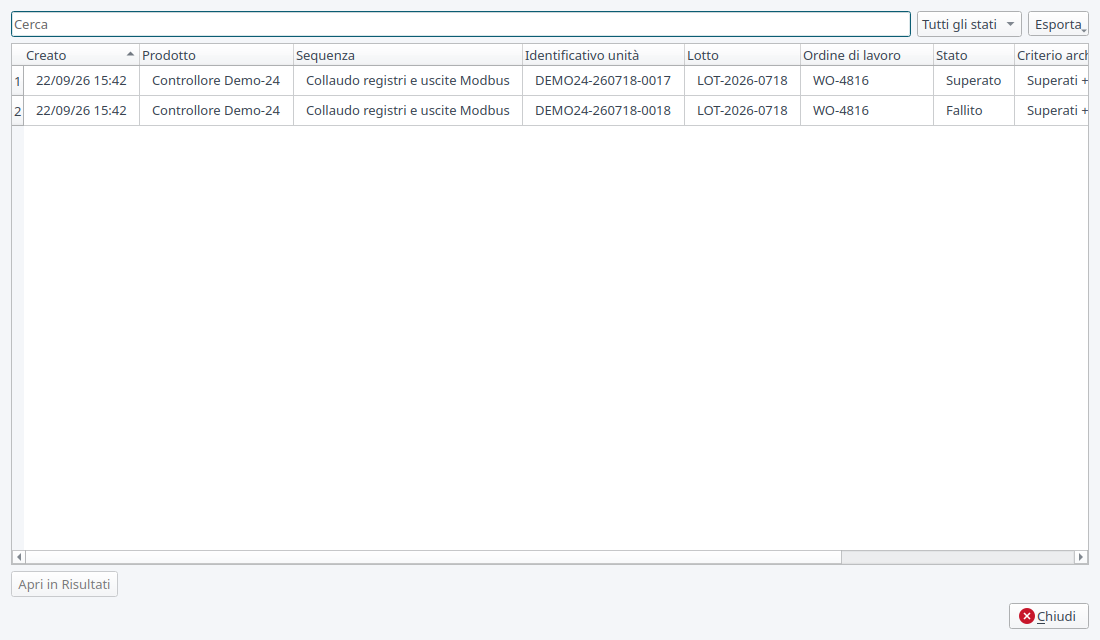

La finestra Storico produzione mostra lo storico produzione filtrabile.
| Campo / Comando | Descrizione |
|---|---|
| Cerca | Filtra le righe per prodotto, sequenza, identificativo unità, lotto o ordine di lavoro. |
| Stato | Filtra per stato: superato, fallito, interrotto o errore. |
| Esporta | Esporta le righe visibili in CSV, HTML o PDF. |
| Apri in Risultati | Apre la sessione selezionata nella schermata Risultati. |
| Chiudi | Chiude lo storico. |
La tabella mostra Creato, Prodotto, Sequenza, Seriale, Lotto, Ordine di lavoro, Stato, Criterio archiviazione e Motivazione manuale. La selezione di una riga abilita Apri in Risultati.
Il comando Esporta apre il menu dei formati. L’esportazione usa i filtri correnti e conserva le colonne visibili, quindi può produrre un registro di un singolo lotto o ordine di lavoro.

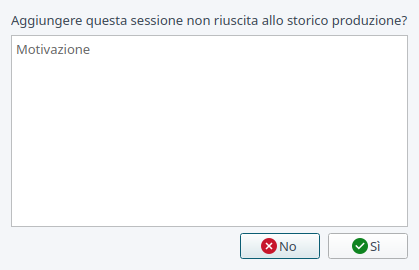

Con il criterio Superati + conferma manuale, il plugin chiede se aggiungere una sessione fallita allo storico e presenta il campo Motivazione. Sì registra sessione e motivazione; No conclude il flusso senza creare la riga di produzione. Il risultato tecnico resta disponibile nella schermata Risultati.
Esempio. Un Controllore Demo-24 supera i controlli
elettrici ma fallisce la lettura della temperatura. Il responsabile
registra la sessione con la motivazione “Surriscaldamento rilevato
durante la prova”, rendendo il caso rintracciabile nel lotto
LOT-2026-0718.
Il campo Identificativo unità segue criterio e formato definiti nella sequenza. Con Obbligatorio prima dell’avvio, il valore deve essere valido alla partenza; con Obbligatorio per certificare viene controllato al termine. Quando la sequenza usa un riferimento, il campo non è modificabile e il plugin usa il valore risolto da FemtoBench, senza richiedere un secondo inserimento. Lo storico conserva questo stesso valore. La ripetizione di prove sulla stessa unità resta consentita.
