Il modulo Modbus 1.0.5 richiede FemtoBench 0.1.1 o successivo.
Il modulo Modbus legge e scrive coil, ingressi discreti e registri Modbus su trasporti TCP o RTU seriali.
La risorsa identifica il collegamento e le convenzioni dati; il prodotto può adattare indirizzo e timeout; la destinazione assegna area e indirizzo all’associazione.
Da FemtoBench 0.1.28, con la verifica preliminare attiva nelle preferenze, il modulo controlla per i trasporti seriali che la porta configurata sia presente, accessibile e non risulti occupata tramite un blocco attivo. Il controllo non apre la porta e non invia comandi. Dopo aver collegato il cavo o liberato la porta, Riprova ripete le verifiche; Annulla evita l’avvio e la registrazione della sessione. La verifica non riserva la porta per l’esecuzione successiva.

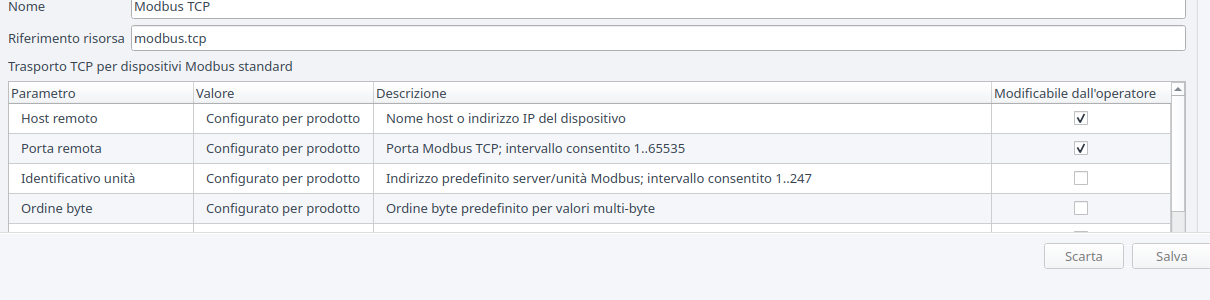

La risorsa si aggiunge nella schermata Configurazioni banco. Modbus TCP non richiede campi di identità a livello banco. Per Modbus RTU Serial, il pannello Dettagli risorsa espone Porta, cioè la porta fisica della postazione. Nome del server, convenzioni dati e timeout appartengono al prodotto.
La colonna Modificabile dall’operatore permette di delegare parametri come host, porta o interfaccia seriale alla Configurazione stazione. Un override locale prevale solo sulla postazione corrente e lascia invariato il valore predefinito.
Il campo Porta è una casella combinata editabile: propone le porte seriali rilevate dal sistema e consente comunque l’inserimento manuale. Il pulsante di aggiornamento a fianco ripete l’enumerazione quando viene collegato o scollegato un adattatore USB-seriale.
| Campo | Descrizione |
|---|---|
| Nome | Nome dell’istanza Modbus disponibile sul banco. |
| Porta | Porta seriale fisica per Modbus RTU, ad esempio COM3 o
/dev/ttyUSB0. |

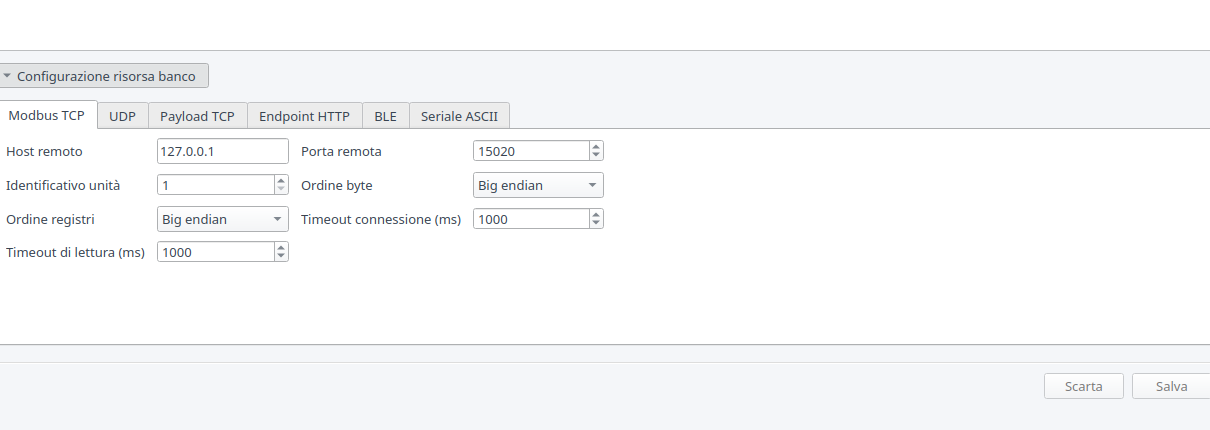

Nella schermata Prodotti, selezionando il banco associato, il pannello di configurazione risorsa espone i parametri Modbus usati dal DUT.
| Campo | Descrizione |
|---|---|
| Host remoto | Nome host o indirizzo IP del dispositivo. |
| Porta remota | Porta Modbus TCP, intervallo 1..65535. Valore predefinito 502. |
| ID unità | Indirizzo server/unità Modbus predefinito, intervallo 1..247. |
| Ordine byte | Ordinamento byte predefinito per valori multibyte: big endian o little endian. |
| Ordine registri | Ordinamento registri per valori multiregistro: big endian o little endian. |
| Timeout connessione (ms) | Timeout apertura connessione TCP, intervallo 1..60000 ms. |
| Timeout lettura (ms) | Timeout attesa risposta Modbus, intervallo 1..60000 ms. |
| Campo | Descrizione |
|---|---|
| Velocità (baud) | Velocità seriale. Valori predefiniti: 9600, 19200, 38400, 57600, 115200; sono ammessi valori personalizzati. |
| Bit dati | Numero bit dati: 7 o 8. |
| Parità | Parità: Nessuna, Pari o Dispari. |
| Bit di stop | Numero bit di stop: 1 o 2. |
| ID unità | Indirizzo server/unità Modbus predefinito, intervallo 1..247. |
| Ordine byte | Ordinamento byte predefinito per valori multibyte. |
| Ordine registri | Ordinamento registri per valori multiregistro. |
| Timeout connessione (ms) | Timeout apertura connessione seriale, intervallo 1..60000 ms. |
| Timeout lettura (ms) | Timeout attesa risposta Modbus, intervallo 1..60000 ms. |
Per Modbus TCP sono disponibili host, ID unità, ordine byte, ordine registri e timeout. Per Modbus RTU seriale, Porta resta nella configurazione del banco; velocità, formato seriale, ID unità, ordinamento e timeout sono specifici del prodotto.

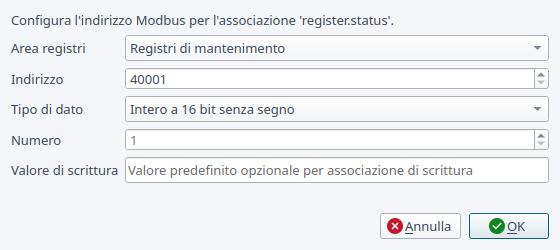

La finestra si apre da Profili di comunicazione > Dettagli associazione > Configura… quando l’associazione usa il modulo Modbus.
| Campo | Descrizione |
|---|---|
| Area registri | Area Modbus usata dall’associazione: Bobine, Ingressi discreti, Registri di mantenimento o Registri di ingresso. |
| Indirizzo | Indirizzo Modbus leggibile dall’utente per l’area selezionata. |
| Tipo di dato | Codifica del valore letto o scritto. |
| Numero | Numero di coil, ingressi o registri coinvolti nell’operazione. |
| Valore di scrittura | Valore predefinito opzionale per un’associazione di scrittura. |
Tipi dato disponibili: Booleano, Intero senza segno a 16 bit, Intero con segno a 16 bit, Intero senza segno a 32 bit, Intero con segno a 32 bit, Virgola mobile a 32 bit e Stringa.
L’indirizzo è quello leggibile nella documentazione del dispositivo:
per esempio 40001 identifica il primo holding register.
Numero viene adattato al tipo dato e resta modificabile
per stringhe o blocchi. OK valida area, indirizzo e
quantità; Annulla conserva la destinazione
precedente.
L’associazione register.status legge il registro holding
40001 come intero senza segno a 16 bit.
register.setpoint usa un registro holding scrivibile e
riceve il valore dallo step. L’ordine dei byte e dei registri resta
coerente con il manuale del Controllore Demo-24.
Prova associazione… verifica connessione, ID unità, PDU di richiesta, PDU di risposta e conversione del registro. In caso di eccezione Modbus mostra codice, funzione e descrizione tecnica.
