Documentazione utente
Riferimento per interfaccia, configurazione e procedure d'uso
| Documento | Manuale modulo Bench Fixtures FemtoBench |
|---|---|
| Versione | 1.0.6 |
| Lingua | Italiano |
| Aggiornamento | 22 settembre 2026 |
| Stato | Edizione aggiornata |
Il modulo Bench Fixtures 1.0.6 richiede FemtoBench 0.1.22 o successivo ed è incluso nell’installazione di FemtoBench.
Il modulo Bench Fixtures descrive dispositivi fisici presenti sul banco e utilizzati dal DUT durante il collaudo. FemtoBench conserva identità e parametri della fixture e li rende disponibili alla sequenza.

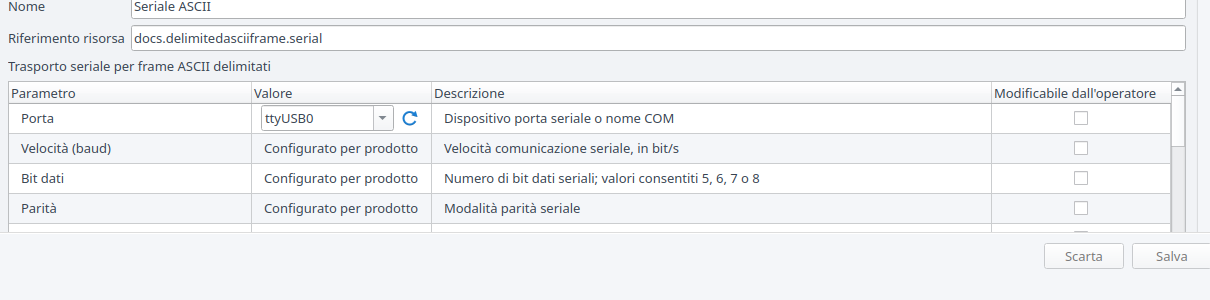

I dispositivi esterni si configurano nella schermata Configurazioni banco. Premere Aggiungi nella tabella Risorse, selezionare Fixture esterna e poi Fixture esterna personalizzata. Nel pannello Dettagli risorsa si aggiungono i campi informativi richiesti dalla sequenza tramite la tabella Campi. ID campo viene generato automaticamente da Nome, è mostrato disabilitato ed è la chiave usata nelle variabili disponibili durante l’esecuzione.
La colonna Modificabile dall’operatore delega il singolo campo a Configurazione stazione. Usarla per valori che cambiano tra postazioni; il valore Valore resta il riferimento predefinito finché non viene attivato un override locale.
| Elemento | Descrizione |
|---|---|
| Nome | Nome leggibile del campo. |
| ID campo | Chiave stabile usata nella variabile di esecuzione. |
| Tipo dato | Tipo del valore: stringa, intero, numero decimale o booleano. |
| Valore | Valore predefinito assegnato alla fixture nella configurazione del banco. |
| Descrizione | Significato tecnico e formato atteso. |
| Modificabile dall’operatore | Consente un override locale da Configurazione stazione. |
| Aggiungi | Aggiunge una definizione di campo. |
| Rimuovi | Rimuove il campo selezionato. |
| Scarta | Ripristina i valori salvati. |
| Salva | Salva fixture, definizioni e valori. |
Una fixture audio Bluetooth può avere questi campi:
| Campo | Descrizione |
|---|---|
| Indirizzo MAC | Indirizzo MAC del dispositivo Bluetooth del banco, formato
AA:BB:CC:DD:EE:FF. |
| Nome dispositivo | Nome opzionale del dispositivo, utile per riconoscimento operativo. |
| Token MAC | Indirizzo MAC senza delimitatori, usato quando il protocollo non
accetta : nel payload. |
Le risorse esterne alimentano le variabili della sequenza. Il profilo di comunicazione continua a contenere soltanto le associazioni controllate direttamente da FemtoBench.
I campi configurati sul banco sono disponibili alle sequenze come variabili:
${bench.resource.<chiave-risorsa>.<campo>}Esempio:
${bench.resource.bt-audio.macAddress}Questa variabile può essere usata in una sequenza quando il prodotto deve connettersi direttamente al dispositivo esterno del banco.
Uso tipico: creare la fixture una volta nel banco, definire i valori
predefiniti e delegare soltanto quelli che potranno essere sostituiti
localmente. Nell’esempio audio, il firmware riceve
${bench.resource.bt-audio.macAddress} e apre la connessione
verso l’altoparlante di riferimento montato sulla postazione.
Per evitare di ricostruire questi riferimenti a mano, usa Riferimenti… nei Profili di comunicazione o nelle Sequenze di test. È una finestra separata da Variabili…: include i campi delle risorse abilitate del banco associato al profilo corrente insieme ai riferimenti generali e ai dati disponibili nel contesto. La finestra resta aperta durante il lavoro e permette ricerca, copia e inserimento nel campo compatibile selezionato. Nelle sequenze incollala nel valore dell’azione; nel target Delimited ASCII Frame puoi anche inserirla direttamente nei token payload. Nei Dettagli risorsa del banco la chiave stabile è visibile come Riferimento risorsa, in sola lettura.
